失敗しない！ネジピッチが合わない時の確認点

DIYや機械のメンテナンス、家具の組み立て作業中に、ボルトがナットにスムーズに入らない、あるいは途中から急に固くなって回せなくなってしまうという経験はありませんか。そのトラブルの多くは、見た目では分かりにくい「ネジピッチ」が合わないことに起因しています。

そもそも、ねじのピッチが違うとどうなるのか、そして無理に締め込むことの危険性について十分に理解しないまま作業を強行すると、単にネジが使えなくなるだけでなく、高価な部品の破損や、後々の重大な事故につながる可能性をはらんでいます。

この厄介な問題の背景には、知っておくべき代表的なネジピッチの規格が存在し、同じ規格内であっても「並目」と「細目」というネジピッチの細目による違いがあるため、一見同じに見えるネジでも互換性がないケースが少なくありません。

しかし、ご安心ください。ピッチゲージを使った基本的なネジピッチの測り方や、規格表で照合するネジピッチの調べ方といった正しい知識を身につければ、こうした失敗や後悔を未然に防ぐことができます。この記事では、ボルトとナットのピッチが合わない場合の確認点といった初歩的な内容から、ネジピッチの違いで入るが締まらない現象の詳しいメカニズム、そして最終手段としてネジ穴が合わないときの対処法は何か、という専門的な領域まで、段階的に分かりやすく解説していきます。

この記事が、厄介なネジピッチが合わない問題の解決に向けて、あなたの確かなガイドとなることを目指します。

👍この記事でわかること

ネジピッチが合わないことで生じる具体的なリスクや二次被害
メートルねじやユニファイねじといった規格や種類を正確に見分ける方法
ピッチゲージやノギスを使った、実践的で正しい測定手順
ネジ穴が破損してしまった場合の、安全かつ効果的な対処法の選択肢

ネジピッチが合わない原因と見分け方の基本

Reasons-why-it-doesn't-fit — ハンド＆パワーツール研究室イメージ

ネジのトラブルを解決するためには、まずその原因を正しく理解することが不可欠です。このセクションでは、ピッチが違うとなぜ問題なのかという根本的な理由から、世界中で使われている主要なネジの規格、そして専門家がどのようにしてピッチを見分けているのかという具体的な方法まで、基本的な知識を網羅的に解説します。

そもそも、ねじのピッチが違うとどうなる？
知っておくべき代表的なネジピッチの規格
「並目」と「細目」というネジピッチの細目
ピッチゲージを使った基本的なネジピッチの測り方
規格表で照合するネジピッチの調べ方

そもそも、ねじのピッチが違うとどうなる？

If-the-screw-pitch-is-different — 出典：pixabay

結論から言うと、ピッチの違うねじ同士を無理に組み合わせると、正常な締結ができずに部品の破損や機能不全を招き、最悪の場合は安全性を著しく損なう事態につながります。

なぜなら、ピッチとは「隣り合うネジ山の頂点から頂点までの距離」を指す、ねじの最も基本的な寸法だからです。ボルト（雄ねじ）の山の谷に、ナット（雌ねじ）の山がぴったりと収まることで、初めて両者は正しく噛み合い、強固な締結力を生み出します。このピッチが異なると、最初の数回転は入るように感じられても、回し進めるうちにネジ山同士がぶつかり合い、強い抵抗が発生します。

この状態でさらに力を込めて回してしまうと、比較的柔らかい金属でできているネジ山は簡単に変形し、潰れてしまいます。これが一般的に「ねじ山がなめる」や「ねじ山を潰す」と呼ばれる状態です。一度潰れてしまったネジ山は、もはや元の機能を果たすことはできません。結果として、ボルトやナットを交換するだけでなく、機器本体の雌ねじ側を破損させてしまった場合、修理は非常に困難で高額になることもあります。

警告：異常を感じたら即座に中止

作業中に「少し固いな」「何かおかしい」と感じたら、それは部品からの危険信号です。絶対に無理な力を加えず、一度ねじを抜き、ピッチが合っているかを再確認する習慣が、重大なトラブルを防ぐ鍵となります。

したがって、少しでも抵抗を感じた場合はピッチの違いを疑い、作業を中断して原因を特定することが何よりも大切です。

知っておくべき代表的なネジピッチの規格

What-happens-if-it's-different? — ハンド＆パワーツール研究室イメージ

ネジピッチが合わない最も一般的な原因は、異なる「規格」のネジを意図せず混同してしまうことです。世界には多種多様なネジの規格が存在しますが、日常生活やDIYの範囲で遭遇する可能性が高いのは、主に「メートルねじ」と「ユニファイねじ（インチねじ）」の2つです。

メートルねじ (ISO規格ねじ)

メートルねじは、その名の通り、直径やピッチの寸法がミリメートル（mm）単位で規定されているねじです。国際標準化機構（ISO）によって規格化されており、日本やヨーロッパをはじめ、現在では世界中のほとんどの国で標準的に採用されています。JIS（日本産業規格）もこのISO規格に準拠しています。(JISB0205) 表記は「M8×1.25」のようになされ、これは「呼び径（外径）が8mmで、ピッチが1.25mm」であることを意味します。

日本産業標準調査会:データベースJIS検索 ”JISB0205″と入力して検索する

ユニファイねじ (インチねじ)

ユニファイねじは、主にアメリカ、カナダ、イギリスなどで使用されている規格で、寸法がインチを基準にしています。航空機産業や米軍規格、一部の輸入製品（特にアメリカ製の自動車、バイク、楽器など）で広く使われています。表記は「1/4-20UNC」のようになされ、これは「呼び径が1/4インチで、1インチあたりのネジ山の数が20山」であることを示します。UNCは並目ねじ（Unified Coarse）を意味し、細目ねじ（Unified Fine）の場合はUNFと表記されます。

この2つの規格は、呼び径が非常に近いサイズであってもピッチが微妙に異なるため、互換性は全くありません。例えば、メートルねじの「M6×1.0」とユニファイねじの「1/4-28UNF」（呼び径約6.35mm）は、見た目が似ているため混同しやすいですが、決して正しく締結することはできません。

規格の種類	主な使用地域	寸法の基準	表記例（並目）	表記例（細目）
メートルねじ	日本、ヨーロッパなど世界標準	ミリメートル（mm）	M8×1.25	M8×1.0
ユニファイねじ	アメリカ、カナダなど	インチ	1/4-20UNC	1/4-28UNF

海外製品のメンテナンスや、異なる供給元から部品を取り寄せる際には、どちらの規格が採用されているかを正確に把握することがトラブル回避の第一歩となります。

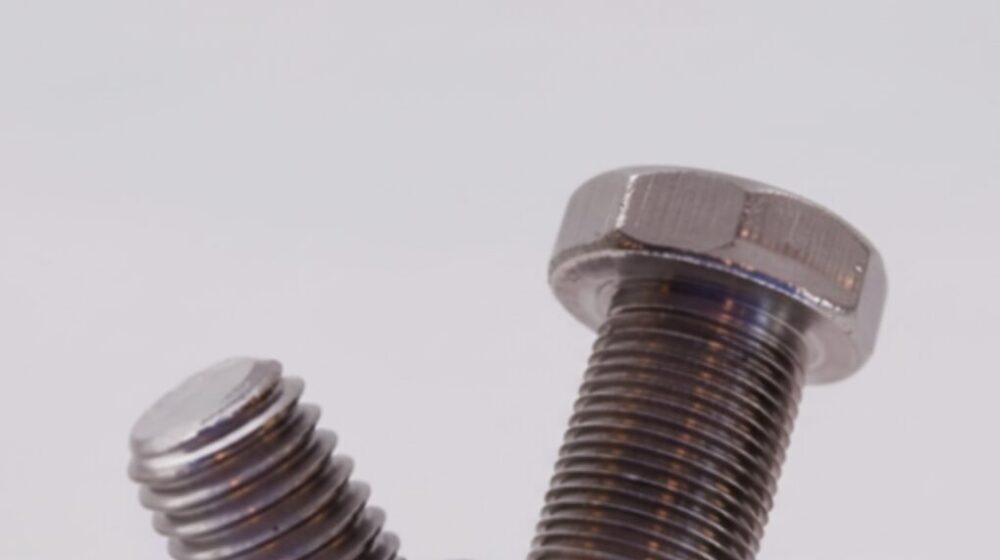

「並目」と「細目」というネジピッチの細目

同じメートルねじやユニファイねじの規格内であっても、同じ呼び径（太さ）に対して複数のピッチが存在します。このピッチの細かさによる違いが「並目（なみめ）」と「細目（ほそめ）」です。

並目ねじ (Coarse Thread)

並目は、特別な指定がない場合に一般的に流通している、標準的なピッチのねじです。市場での入手性が最も高く、価格も比較的安価で、一般的な締結用途において十分な強度と作業性を備えています。DIYや建築、一般的な機械組み立てなど、幅広い分野で使用されているのがこの並目ねじです。

細目ねじ (Fine Thread)

細目は、同じ呼び径の並目ねじよりもピッチが細かく、ネジ山の間隔が狭いねじです。ピッチが細かいことには、いくつかの重要なメリットとデメリットがあります。

他の製品は正常に動く場合: コンセントまでは正常に電気が来ているため、電子レンジ本体側に何らかの問題がある可能性が高まります。
他の製品も動かない場合: 電子レンジ本体ではなく、コンセント自体や、その先の電気配線、あるいはブレーカーに問題がある可能性が極めて高いです。

緩み止め効果が高い: ネジ山のリード角（螺旋の傾き）が小さく、摩擦抵抗が大きくなるため、振動が加わる箇所でも緩みにくい特性を持ちます。
高い締結力: ネジ山の谷径（断面積）が並目より大きくなるため、ねじ自体の引張強度がわずかに高くなります。
微調整が可能: 一回転させたときの進む距離が短いため、精密な位置調整が求められる箇所に適しています。

ネジ山が傷つきやすい: ネジ山が浅いため、斜めにねじ込んだり、異物が噛み込んだりすると損傷しやすい傾向があります。
作業に手間がかかる: 同じ長さを締結するのに、より多くの回転数が必要となります。
入手性が低い: 一般的なホームセンターでは取り扱いが少ない場合があります。

これらの特性から、細目ねじは自動車のエンジン部品や足回り、航空機、精密機器の調整部分など、特に高い信頼性や精度が要求される特定の用途で採用されています。分解した部品を再度組み立てる際には、元のねじが並目か細目かを必ず確認することが不可欠です。

ピッチゲージを使った基本的なネジピッチの測り方

Basics-using-pitch-gauges — ハンド＆パワーツール研究室イメージ

ねじのピッチを誰でも簡単かつ正確に特定できる最も確実な方法が、「ピッチゲージ（またはスクリューピッチゲージ）」という専用の測定工具を使用することです。これは、様々なピッチのネジ山の形状をした薄い金属板（リーフ）が束になっており、比較的安価に購入できます。

測定の手順は非常にシンプルで、以下のステップで行います。

対象物の清掃: まず、測定したいボルトのネジ山に付着している油分、ゴミ、錆などをワイヤーブラシやウエスできれいに取り除きます。正確な測定のためには、この下準備が重要です。
リーフの選定: ピッチゲージの束からリーフを1枚ずつ取り出し、ボルトのネジ山に当てていきます。この時、メートルねじ用とインチ（ユニファイ）ねじ用のゲージがあるので、対象となるねじの種類をある程度推測して選ぶと効率的です。
正確な当て方: リーフをねじの軸に対して必ず垂直に、まっすぐ当てることがポイントです。斜めに当ててしまうと、正しくても隙間があるように見えてしまい、誤った判断につながります。
隙間の確認: リーフをネジ山に当てた状態で、背景が明るい場所（照明や空など）に透かして見ます。もしリーフとネジ山の間に光が漏れて見える場合、そのリーフのピッチは合っていません。
完全一致の特定: 複数のリーフを試していき、光が全く漏れず、リーフとネジ山が完全に一体化したようにぴったりと重なるものを探します。
数値の読み取り: 完全に一致したリーフに刻印されている数値を読み取ります。その数値が、そのねじのピッチ（メートルねじの場合）や、1インチあたりの山数（ユニファイねじの場合）を示しています。

この簡単な作業により、目視では判別が極めて困難な0.25mm単位のピッチの違いなども、確実に見分けることが可能になります。

規格表で照合するネジピッチの調べ方

Check-with-the-specifications-table — ハンド＆パワーツール研究室イメージ

ピッチゲージが手元にない場合や、より詳細な情報を確認したい場合には、ノギスと「ねじの規格表」を組み合わせて種類を特定する方法が有効です。この方法は、ねじの「呼び径」と「ピッチ」という2つの主要な寸法から、該当する規格を割り出すアプローチです。

Step 1: ノギスで呼び径（外径）を測定する

まず、ノギスを使ってねじの最も外側の直径、つまり「呼び径」を正確に測定します。測定の際は、ネジ山の一番高い部分を挟み、複数箇所で測定して平均値を取るとより正確な値が得られます。例えば、測定値が7.8mmから7.9mm程度であれば、それは「M8」のメートルねじである可能性が高いと推測できます。

Step 2: ピッチを簡易的に測定する

次にピッチを測定します。ピッチゲージがない場合は、定規やノギスをネジ山に当て、例えば10山分の長さを測り、その値を10で割ることで、おおよそのピッチを算出します。例えば、10山の長さが12.5mmであれば、ピッチは1.25mmと計算できます。ただし、この方法は測定誤差が大きいため、あくまで推測の域を出ない簡易的な方法と認識しておく必要があります。

Step 3: 規格表と照合する

こうして得られた「呼び径」と「ピッチ」の値を、JIS規格などで定められた「ねじの規格表」と照らし合わせます。規格表は、工具メーカーのカタログや、インターネット上の技術情報サイトで簡単に見つけることができます。「ねじ規格 JIS」などのキーワードで検索すると良いでしょう。

例えば、「呼び径8mm」で「ピッチ1.25mm」という組み合わせを規格表で探すと、「M8 並目ねじ」であることが特定できます。もしピッチが1.0mmであれば、「M8 細目ねじ」であると判明します。この方法を用いることで、手元にある正体不明のねじの仕様を正確に知ることが可能です。

ネジピッチが合わない時のケース別解決策

Case-specific-solutions — ハンド＆パワーツール研究室イメージ

原因と見分け方が分かったら、次はいよいよ実践的な解決策です。実際にトラブルに直面した際に、どのような手順で確認し、どう対処すれば良いのかを具体的に解説します。無理な作業が引き起こすリスクを再認識し、安全かつ確実な解決策を学びましょう。

ボルトとナットのピッチが合わない場合の確認点
ネジピッチの違いで入るが締まらない現象
無理に締め込むことの危険性について
最終手段！ネジ穴が合わないときの対処法は？
まとめ：ネジピッチが合わない問題の解決に向けて

ボルトとナットのピッチが合わない場合の確認点

Points-to-check-if-it-doesn't-fit — ハンド＆パワーツール研究室イメージ

ボルトとナットを組み合わせた際に「合わない」と感じたら、焦って力を加える前に、一度立ち止まって体系的に原因を確認することが、問題をこじらせないための鍵となります。以下のステップに従って確認作業を進めてみてください。

Step 1: 規格の再確認

まず最初に疑うべきは、前述の通り「規格の違い」です。特に、輸入製品のメンテナンスや、異なるメーカーの部品を組み合わせる際に起こりがちです。

メートルねじか、ユニファイねじか？：部品の出所や刻印を確認します。日本製や欧州製の機器であればメートルねじ、米国製の機器であればユニファイねじの可能性が高いです。刻印に「M」があればメートルねじ、「UNC」や「UNF」があればユニファイねじです。
ピッチゲージで確認: 最も確実なのは、ボルトとナットの両方をピッチゲージで測定し、同じ規格・ピッチであることを物理的に確認することです。

Step 2: ピッチの種類（並目/細目）の確認

同じ呼び径でも、並目と細目のピッチは異なります。見た目が酷似しているため、間違えやすいポイントです。

元の部品との比較: もし元のボルトやナットが残っていれば、それと新しい部品を横に並べてネジ山を注意深く見比べます。わずかでも山の密度が違えば、ピッチが異なる証拠です。
品番や仕様書の確認: 部品を購入した際のパッケージや、機器の仕様書に記載されているねじのスペック（例: M10×1.25）を確認します。ピッチが併記されていれば、それが並目か細目かの判断材料になります。

Step 3: ねじ山自体の状態を確認

規格やピッチが正しくても、ねじ山自体に問題があって入らないケースもあります。

ゴミや異物の詰まり: ネジ山に金属片や砂、古いシール剤などが詰まっていないか、目視でよく確認します。必要であれば、ワイヤーブラシやタップ（後述）で清掃します。
ネジ山の損傷: ボルトの先端やナットの入り口部分が、過去の使用で変形したり潰れたりしていないかを確認します。わずかな変形でも、スムーズな勘合を妨げる原因となります。

これらの基本的な確認作業を冷静に行うだけで、ピッチが合わない原因のほとんどは特定でき、適切な対処へと進むことができます。

ネジピッチの違いで入るが締まらない現象

Phenomenon-of-not-tightening — 出典:pixabay

「最初の数回転は抵抗なくスムーズに入るのに、途中から急に固くなり、それ以上締まらなくなる」という現象は、ネジピッチが合わないトラブルにおける典型的な症状であり、非常に危険なサインです。

この現象は、呼び径（太さ）は同じか非常に近いものの、ピッチがわずかに異なるねじ同士（例えば、M10×1.5の並目ボルトをM10×1.25の細目ナットに入れようとした場合など）を組み合わせた際に発生します。

なぜこのようなことが起こるのでしょうか。そのメカニズムは、ピッチのズレの「累積」にあります。ねじの先端部分では、まだ噛み合っている山の数が1つか2つ程度と少ないため、ピッチのわずかなズレが大きな抵抗として現れません。しかし、ねじを回し進めていくと、噛み合う山の数が3つ、4つ、5つと増えていきます。それに伴い、一つ一つの山で生じていたミクロなピッチのズレが足し算のように累積していき、やがて無視できないほどの大きな力となって、雄ねじと雌ねじの山同士が互いに強く干渉し始めるのです。

この状態は、金属同士が無理やり食い込もうとしている状態で、いわばブレーキがかかったようなものです。ここで異常に気づかずにさらにレンチなどで力を加えると、どちらか、あるいは双方のネジ山を削り取ってしまい、「かじり」や「焼き付き」と呼ばれる固着状態を引き起こします。こうなると、締めることも緩めることもできなくなり、最終的にはねじを破壊して取り外すしかなくなります。

特に注意が必要なステンレスねじ

ステンレス鋼製のねじは、その材質の特性上、異種金属間のねじよりも「かじり」や「焼き付き」を起こしやすい傾向があります。ピッチの違いによる抵抗がかかった状態で無理に回すと、摩擦熱でネジ山が溶着してしまうこともあります。ステンレスねじを扱う際は、特にピッチの確認を慎重に行う必要があります。

スムーズに入っていかないという感覚は、部品からの「これ以上進むな」という重要な警告サインとして、真摯に受け止めるべきです。

無理に締め込むことの危険性について

ネジピッチが合わないと知りながら、あるいは気づかずに無理に締め込む行為は、絶対に避けなければなりません。その行為がもたらす危険性は、単に「ネジが一本ダメになる」という軽微な問題ではなく、機械全体の安全性や性能、そして修理コストにまで甚大な影響を及ぼす可能性があります。

1. 部品への直接的なダメージ

最も直接的な危険は、締結力の著しい不足と部品の物理的な破壊です。

締結力の不足: 潰れたネジ山では、規定のトルク（締め付け強さ）をかけても、ねじが本来発揮すべき軸力（部品同士を押し付ける力）が全く得られません。これにより、機械の作動中に振動などでいとも簡単に緩み、部品の脱落や位置ずれを引き起こします。
母材の破壊: 特に、雌ねじ側がエンジンブロックやフレーム、精密機器の筐体といった、高価で交換が難しい部品（母材）の一部である場合、そのネジ穴を破壊してしまうと、修理費用はネジ代とは比較にならないほど高額になります。

2. 機能・性能への深刻な影響

締結不良は、機械や装置が本来持つべき性能を著しく損ないます。

液漏れ・気密漏れ: エンジンや配管のフランジ部分など、気密性や液密性が求められる箇所で締結不良が起きると、オイル漏れや冷却水漏れ、圧力漏れといった不具合に直結します。
精度の低下: 工作機械や測定器など、高い精度が求められる装置において部品の位置がずれることは、製品の品質低下や測定誤差の原因となります。

3. 使用者への安全上の危険

最終的に、これらの不具合は使用者や周囲の人々を危険に晒すことにつながります。

重大事故の誘発

自動車やバイクのホイールナット、ブレーキキャリパーの固定ボルトなど、重要保安部品での締結不良は、走行中のタイヤ脱落やブレーキの不作動といった、生命に関わる重大事故を直接引き起こす原因となり得ます。

言ってしまえば、ピッチの合わないねじを無理に締め込むことは、いつ爆発するか分からない時限爆弾を仕掛けるようなものです。時間と手間を惜しまず、必ず適合する正しいねじを使用することが、安全を確保し、将来的なコストを最小限に抑えるための絶対条件です。

最終手段！ネジ穴が合わないときの対処法は？

ピッチが合わないのではなく、無理な作業や経年劣化によって雌ねじ側のネジ穴（ネジ山）そのものが損傷してしまった場合でも、諦めるのはまだ早いです。いくつかの専門的な工具と手法を用いることで、ネジ穴を再生・補修することが可能です。これらは最終手段とも言える方法ですが、知識として知っておくことで、万が一の際に適切な判断ができます。

対処法1: タップでネジ山を切り直す（さらい直し）

ネジ穴の入り口が少し潰れている、あるいは錆や塗装、シール剤などが詰まっていてネジが入りにくい、といった比較的軽微な損傷の場合に有効なのが、「タップ」という工具を使ってネジ山を修正する方法です。

タップは、雌ねじの山を新たに切削するための工具ですが、これを既存のネジ穴に慎重に回し入れていくことで、傷んだネジ山を整えたり、詰まった異物を除去したりする「さらい直し」という作業ができます。この際、切削油を少量塗布すると、スムーズに作業でき、タップ自体の寿命も延びます。ただし、これはあくまで軽微な損傷に対する修正であり、完全にネジ山が潰れてしまった状態（いわゆる「ネジ穴がバカになった」状態）を元に戻すことはできません。
