電動工具の絶縁抵抗を正しく測定する方法まとめ

電動工具の使用において、安全性を確保するうえで欠かせないのが絶縁抵抗の確認です。この記事では「電動工具絶縁抵抗測定方法」と検索して情報を探している方に向けて、絶縁抵抗計とは何か、正しい使い方や測定基準、そして作業時の注意点について解説します。

絶縁抵抗測定の基準を理解することで、感電や漏電といった事故のリスクを未然に防ぐことが可能です。絶縁抵抗が0に近い場合の危険性や、感電による人体への影響についても具体的に触れ、安全管理の重要性を整理します。

また、アース端子がない電動工具での測定方法や、絶縁抵抗計が手元にない場合の簡易的な測定法についても紹介します。さらに、100V電動工具、充電式電動工具、サンダー、電工ドラムといった機器ごとの絶縁抵抗測定法と対処法を詳しく説明し、家電製品における絶縁測定の基本も含めて幅広く網羅しています。

本記事を読むことで、初心者でも安全に絶縁抵抗の測定を実施し、電動工具の適切な管理に役立てられる内容を提供しています。

記事のポイント

絶縁抵抗測定に必要な機器や基本的な測定手順について
電動工具ごとの測定方法と状況に応じた対処法の違いについて
測定結果が基準を下回った場合に起こりうるリスクとその影響について
測定時の注意点や感電リスクに対する基本的な対応方法について

電動工具の絶縁抵抗測定手順
絶縁抵抗測定法と電動工具別対処法

電動工具の絶縁抵抗測定手順

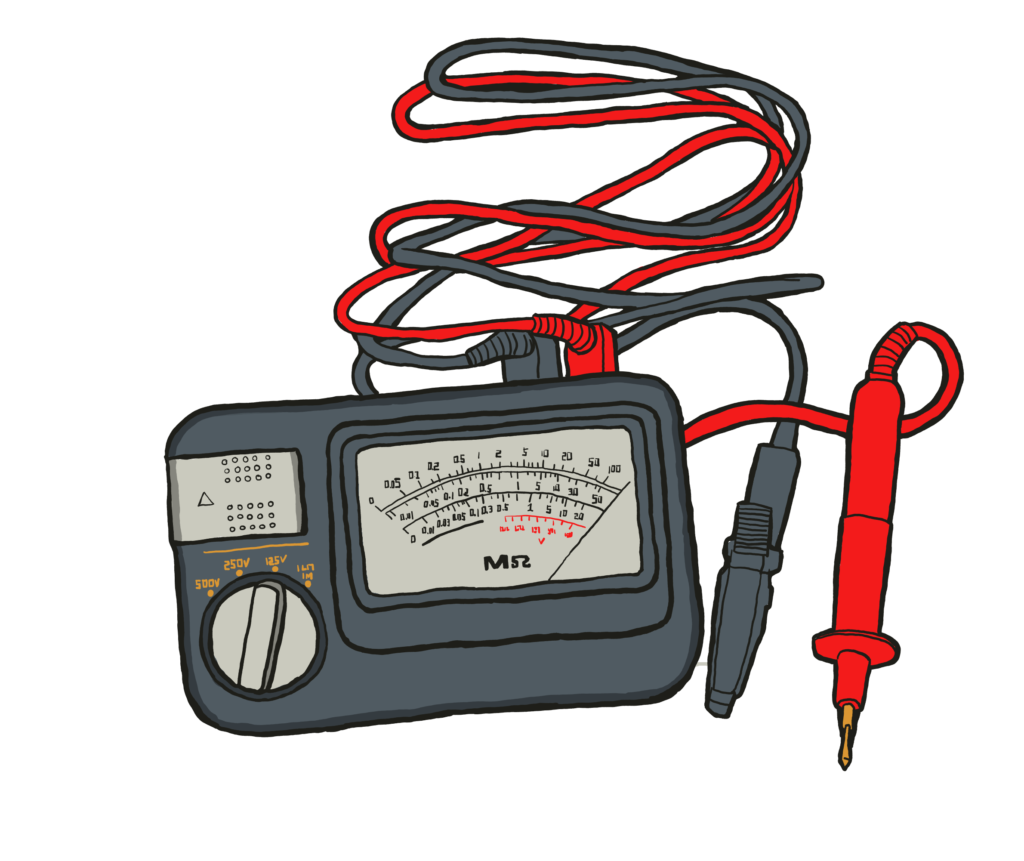

絶縁抵抗計とは？

引用元:illustAC

絶縁抵抗計は、電動工具や機器の絶縁状態を数値化し、安全確認に活用される重要な計測器です。

高電圧を一時的に印加し、漏れ電流をもとに抵抗値を算出する仕組みのため、見えない劣化を検知できます。

代表的な製品として「メガテスター」があり、アナログ式とデジタル式の2タイプが存在します。多くは500Vや1000Vでの測定が可能で、対象に応じた設定が求められます。

一部の高性能モデルでは、測定記録の保存や多機能化が進んでおり、現場作業の効率向上にも寄与しています。

絶縁抵抗測定の基準を理解する

多くの電動工具では、絶縁抵抗値が1MΩ以上あることが一般的な安全基準とされています。これは、感電や漏電といった重大事故を防ぐための最低限の目安です。

その理由は、電気設備技術基準や労働安全衛生規則などの法令や業界標準に基づいており、十分な絶縁が確保されていない場合、電流が本来通るべきでないルートへ漏れ、作業者が感電したり、制御装置が誤作動を起こす危険があるからです。

例えば、100Vまたは200Vの単相電動工具では、0.1MΩ以上の絶縁抵抗が必要とされます。さらに、三相200Vのモーター付き機器では0.2MΩ以上、300Vを超える高電圧機器では0.4MΩ以上が推奨されることもあります。こうした基準を満たしていない機器は、安全上のリスクが高まるため、直ちに使用を中止し、絶縁の補修や部品の交換などの対策を講じる必要があります。加えて、点検記録を保管しておくことで、万が一の事故時にも法的責任を明確にしやすくなります。

絶縁抵抗測定時の注意点

絶縁抵抗計は、500Vから1000V程度の電圧を測定対象に一時的にかけ、その際に流れる漏れ電流から絶縁抵抗値を算出する測定器です。主に電動工具や電気設備の保守において、絶縁状態の劣化を定量的に評価する目的で用いられます。使用時には誤った接続や操作により感電、あるいは回路・部品の損傷を引き起こすリスクがあるため、取扱いには細心の注意が必要です。

測定を実施する前には、まず対象機器の主電源を確実に遮断し、可能であれば電源ラインや関連機器から完全に切り離しておきます。これは、測定中に不要な経路へ高電圧が印加されることを防ぐためです。また、測定プローブの接続位置も事前に確認し、導体間での誤接続を防止します。

さらに、安全性を確保するためには、測定者自身が絶縁用手袋や保護メガネを着用すること、測定中に導通部や金属筐体に触れないよう動作環境を整えることも重要です。測定完了後には、残留電圧が機器内部に残っていないかを確認し、必要に応じて抵抗や放電ロッドを用いた放電処理を行うことが推奨されます。

絶縁抵抗０だとどうなる？

絶縁抵抗が0に近い、または0と判定された場合、非常に危険な状態であると判断されます。これは電気機器の絶縁性能が著しく低下しており、使用者や周囲に重大なリスクをもたらすことを意味します。

なぜなら、絶縁がまったく機能していないということは、電流が本来の回路以外の経路、特に金属フレームや筐体などを通じて外部に漏れる可能性があるということです。この状態は、感電事故の発生リスクを極めて高めるだけでなく、火災や設備の損傷といった二次災害にもつながります。

例えば、こうした状態で電動工具を使用すると、漏電遮断器（ブレーカー）が即座に作動することが多くなります。これは安全装置として正しく機能している証拠ですが、裏を返せば絶縁不良が顕著である証明でもあります。

したがって、絶縁抵抗が極端に低い場合は、機器の使用を直ちに中止し、原因の特定と修理または廃棄といった適切な処置を講じることが求められます。

感電による人体への影響

感電事故は人体にさまざまな影響を与えます。軽度のケースでは手足のしびれや筋肉のけいれんといった症状が現れますが、重度になると心室細動や呼吸停止など、生命に関わる重大な事態を引き起こすこともあります。感電による衝撃で意識を失ったり、転倒や二次的な外傷を負う危険性もあるため、非常に注意が必要です。

特に、漏電が発生している電動工具を気づかずに手に取った場合、工具の金属部分を通じて電流が体内に流れ込むため、瞬時に大きなダメージを受けるおそれがあります。電流が手から心臓を通過する経路に入った場合、その危険性はさらに高まります。

例えば、乾いた手で工具を触れたとしても、100mAを超える電流が人体に流れた場合には心臓の拍動が不規則になったり、止まってしまう可能性があります。湿った環境や素手での作業では電気抵抗が低下し、さらに電流が流れやすくなるため、絶縁状態を確認してからの作業がいかに重要かがよく分かります。加えて、作業中に感電を防ぐためには、絶縁手袋の着用や工具の点検といった安全対策も必須です。

電動工具絶縁抵抗測定アースがない場合

アース端子のない電動工具でも、適切な手順を踏めば絶縁抵抗の測定は可能です。たとえ工場出荷時にアース端子が搭載されていない機種であっても、安全を確保する方法は存在します。

このような場合には、アース代替として機器のボディ部分やモーターの金属フレームなど、導電性が確認できる箇所を利用する必要があります。アース端子が存在しないことを前提に作業を行うため、通常よりも慎重な接続と測定手順の確認が求められます。特にボディ部分が樹脂や絶縁素材で覆われている場合は、内部の金属部に直接接続できる箇所を見極める必要があります。

測定を行う際には、コンセントプラグの一方に赤端子を接続し、もう一方の黒端子を機器の金属ボディにしっかりと接触させる方法が一般的です。このようにして擬似的にアースの役割を果たす接続を行うことで、一般的なアース付きの絶縁抵抗測定と同等の精度で測定値を取得することが可能となります。測定器の取扱説明書や作業手順書にも従い、極性や測定時間、電圧設定を正確に設定しましょう。

さらに、測定中は接触部がずれていないか、金属面との接触が確実であるかを目視やテスターによって確認することが重要です。必要に応じてクランプやクリップ、マグネット付き端子などの補助具を活用して安定した接触を確保しましょう。また、測定結果が1MΩ未満であった場合には、接触不良による一時的な誤差の可能性も含めて考察し、同じ条件下で複数回測定を行うことが推奨されます。再現性のある結果が得られない場合は、対象機器の構造や状態に問題がある可能性も考慮し、詳細な点検へと進める判断が必要です。

絶縁抵抗測定法と電動工具別対処法

100V 電動工具絶縁測定

100V電動工具の絶縁測定は、前項でも触れましたが、作業者の安全を守るために最も基本的かつ重要な確認項目です。この工程を怠ると、漏電や感電といった事故のリスクが高まり、作業現場全体に大きな影響を与える可能性があります。

測定には主に500Vのメガテスターが使われます。具体的には、電源プラグの片側に赤端子、金属製のボディ部分に黒端子を接続し、1MΩ以上の絶縁抵抗があるかを確認します。使用前にプローブの接続部が確実であるかを確認し、測定中の接触不良を防止することも重要です。

例えば、測定結果が1MΩ未満、特に0.5MΩ以下であった場合は、内部の絶縁材料が劣化している可能性があります。このような状態で工具を使用し続けると、感電や誤作動を引き起こす恐れがあるため、ただちに使用を停止する必要があります。その後、点検を実施し、必要に応じて修理や部品の交換を行うことが推奨されます。

充電式電動工具絶縁測定

充電式工具の絶縁測定を行う場合、まずバッテリーを必ず取り外してから始めましょう。バッテリーを取り外すことで、測定時に不意の通電を防ぎ、機器の故障や感電リスクを低減できます。

これは、バッテリーを接続したままだと誤って電流が流れてしまう恐れがあり、特に内部回路へのダメージやショートの可能性があるため、安全性確保のために欠かせない手順です。絶縁測定前には機器が完全に停止し、静電気などによる誤動作も起こらないよう配慮しましょう。

また、測定時はバッテリー端子と金属ボディ間にプローブを接続して、絶縁抵抗が1MΩ以上あるかどうかを確認します。1MΩを下回る値が出た場合には、端子部や内部基板のいずれかに汚れ・劣化・腐食がある可能性が高くなります。そのため、表面の清掃や接点のメンテナンスを行い、それでも改善しない場合には専門業者による修理や交換が必要になることがあります。測定後の記録を残すことで、将来的なトラブルの予防にも役立ちます。

サンダー絶縁測定の具体的手順

サンダーは高速回転を伴うため、絶縁不良の影響が大きく出やすい工具のひとつです。絶縁の状態が悪化すると、高速で回転する刃やディスクを通じて重大な感電事故や機械的損傷につながる恐れがあり、非常に危険です。そのため、他の電動工具に比べても、より頻繁な定期点検と絶縁抵抗の測定が強く推奨されます。特に、金属部分が露出している構造のサンダーでは、感電や漏電のリスクが直接作業者に及ぶため注意が必要です。

測定時には、電源プラグの各端子と金属ボディ間で抵抗値を確認します。500Vのメガテスターを使用し、プラグの片側に赤端子、ボディ部に黒端子を確実に接続します。この作業の前には必ず電源が完全に切れていることを確認し、さらに機器内部に蓄積された残留電荷を放電しておくと安全です。加えて、端子間に不要な導通がないかを確認することで、誤測定や機器損傷を防止できます。測定は安定した環境で行い、測定器のリードが外れないようクリップなどを活用するとより安全です。

測定結果が1MΩを下回った場合、内部モーターの絶縁材が劣化している可能性が高いため、そのまま使用するのは非常に危険です。絶縁材の劣化は湿気や熱、経年劣化などさまざまな要因によって進行しますが、劣化が進んだまま使用を継続すると、感電や火災など重大な事故を引き起こすリスクが大幅に高まります。初期対応としては、機器を分解し絶縁材の状態を目視で確認します。焦げ跡、ひび割れ、変色などの異常が見つかった場合は修理、もしくは買い替えを検討すべきです。さらに、測定結果や点検内容は記録として保管し、次回以降の点検や傾向分析に活用することが安全管理上有効です。このような予防措置を徹底することで、作業者の安全と機器の信頼性を長期的に維持することが可能となります。

電工ドラム絶縁抵抗測定方法

電工ドラムはケーブルが長いため、絶縁不良が発生しやすい機器です。長いケーブルを巻いた状態で保管・使用することが多く、内部で熱がこもったり、湿気が溜まりやすくなることが原因のひとつです。また、巻かれたままの状態で高電流を流すと、温度上昇によって絶縁材が劣化する可能性もあります。

そのため、絶縁抵抗を測定する際は、まずケーブルをすべて引き出したうえで行うことが基本です。これにより、内部にたまった湿気や熱を逃がし、測定結果に影響を与える要因を取り除くことができます。測定ポイントとしては、電源プラグの端子とコンセント差込口の金属接点間で行い、全体の絶縁状態を確認します。

例えば、屋外で使用していた電工ドラムは雨や湿気の影響で絶縁性が著しく低下しているケースがあります。このような場合、測定結果が1MΩ未満になることもあり、安全基準を下回ったと判断されます。その際は、ケーブルを風通しの良い場所で十分に乾燥させた後に再測定するか、それでも回復しない場合には早めに新しいドラムへの交換を検討すべきです。さらに、ドラム本体やケーブル被覆にひび割れや摩耗が見られる場合も、絶縁性能の劣化につながるため、点検と補修を定期的に行うことが望ましいでしょう。

絶縁抵抗計がないときどう測る？

絶縁抵抗計が手元にない場合、簡易的に絶縁状態を確認する方法としては、導通テスターやマルチメーターを使用する手段があります。これらの機器は家庭用電気製品の基本的なチェックや、明らかな断線・導通異常を見つける際に便利であり、手軽に使用できるという利点があります。

ただし、これらの機器は高電圧を印加して測定するタイプではないため、絶縁材の劣化など微細な絶縁不良までは検出できません。したがって、本格的な診断を行うには適しておらず、あくまで簡易的な確認にとどめるべきです。安全性を重視する場面では、必ず絶縁抵抗計での測定が推奨されます。

例えば、測定レンジを最大に設定したマルチメーターで、電源ラインと金属ボディ間に導通があるかをチェックすることで、明らかな漏電やショートの兆候を発見することが可能です。また、測定前には対象機器の電源が完全にオフであることを確認し、測定中に予期せぬ通電が起きないよう注意しましょう。測定結果が不安定な場合には、端子や測定ポイントの接触状態を見直し、必要に応じて複数回の測定を実施して信頼性のある判断を行うことが大切です。

家電製品の絶縁抵抗の測定方法は？

家電製品の絶縁抵抗測定は、基本的に電動工具と同様の原理に基づいて実施されます。

具体的には、測定対象の電源プラグの各端子と筐体の金属部分にプローブを接触させ、通常は500Vの測定電圧を印加して絶縁抵抗値を測定します。測定に使用される絶縁抵抗計は、家庭用電源に対応したレンジ設定が可能なものを選ぶと良いでしょう。また、測定時には機器の電源が確実にオフになっていること、周囲に水気や湿気がないことを確認することが重要です。

例えば、洗濯機や冷蔵庫、電子レンジなどの大型家電は、水や湿気が多い場所で使用されることが多く、経年劣化により絶縁材が劣化しやすい傾向にあります。これにより、時間の経過とともに絶縁性能が低下する可能性があります。そのため、製造から5年以上経過した家電製品については、年に1回程度の定期的な絶縁抵抗測定が推奨されます。

さらに、測定結果が1MΩを下回るような場合には、ただちに使用を中止し、専門業者による点検や修理を依頼することが望ましいです。早期に異常を検知して対処することで、感電事故や火災といった重大なリスクを未然に防ぐことができます。特に家庭内での安全を守るためには、定期点検の習慣を持つことが非常に大切です。
